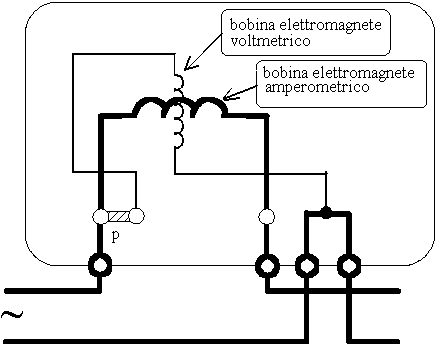

Per i contatori comuni aventi un unico circuito amperometrico lo schema di inserzione è il seguente :

Il ponticello p permette di avere il circuito voltmetrico già collegato in derivazione fra i morsetti amperometrici. Qualora sia necessario avere il circuito voltmetrico indipendente da quello amperometrico (ad esempio per poter alimentare uno od entrambi i circuiti attraverso trasformatori di misura, oppure per eseguire la verifica della taratura mediante wattmetro e cronometro su carico artificiale) basta togliere il ponticello p ed eseguire i necessari collegamenti.
