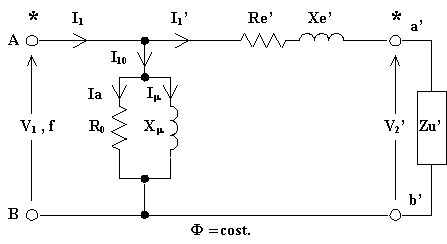

Circuito equivalente semplificato ridotto al primario

Applicando la legge di Ohm al secondario del circuito equivalente e ricordando le relazioni che legano le f.e.m. e le correnti al rapporto di spire si ha:

.

Moltiplicando per N1/N2 = m si ottiene:

dalla quale si ricava:

Ovvero è possibile sostituire a tutto il circuito a valle della il circuito corrispondente al secondo membro dell'equazione sopra scritta. Se inoltre si suppone in via semplificativa che la macchina lavori a flusso costante, ovvero se si trasporta il ramo trasversale a monte di tutto, allora si può considerare l'impedenza del primario percorsa dalla anziché dalla e scrivere:

che corrisponde al circuito sopra disegnato. Si osserva che è la tensione d'uscita riportata al primario e è l'impedenza di carico riportata al primario, infatti:

Quindi, per portare un parametro dal secondario al primario, si moltiplica per m2 (mentre per fare il passaggio inverso, come abbiamo visto, si divide per m2 ).

Osservazione: i circuiti equivalenti semplificati vengono praticamente impiegati al posto di quello non semplificato dal quale si è partiti. Infatti la semplificazione effettuata (quella di considerare la macchina funzionante a flusso costante) non introduce significative differenze nei risultati ottenibili mediante il modello, inoltre i parametri longitudinali equivalenti sono più significativi di quelli separati per i due avvolgimenti. Questo perché i parametri equivalenti si ottengono attraverso prove fatte sulla macchina attraverso le quali le resistenze equivalenti longitudinali tengono conto, oltre che delle perdite Ohmiche, anche delle perdite addizionali. Infine, per motivazioni teorico-tecniche, che noi non prendiamo in considerazione, si può anche dire che le reattanze di dispersione considerate singolarmente per i due avvolgimenti variano (leggermente) al variare del carico, mentre la reattanza equivalente (non importa se riportata al primario od al secondario) è più prossima all'essere indipendente dal carico.
