Funzionamento in cortocircuito del tr monofase reale

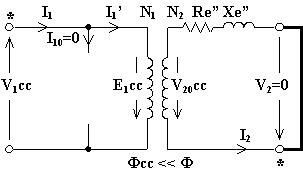

Il trasformatore si dice in cortocircuito se l'impedenza collegata ai suoi morsetti d'uscita è nulla, ovvero se Zu = 0 [W] , V2 = 0 [V]. In tali condizioni è impensabile applicare al trasformatore la sua tensione nominale, infatti la corrente negli avvolgimenti, a causa della piccolissima impedenza interna (l'impedenza longitudinale del circuito equivalente semplificato), tenderebbe ad assumere un valore enormemente più grande del nominale distruggendo così gli avvolgimenti stessi. Per questo motivo, al trasformatore in cortocircuito si applica una tensione ridotta, più precisamente si applica la tensione di cortocircuito che è quella tensione per la quale la corrente negli avvolgimenti, col trasformatore cortocircuitato, assume il valore nominale. Essendo tale tensione molto più piccola della nominale (pochi percento), anche il flusso utile nel nucleo sarà molto inferiore al nominale e, quindi, saranno piccolissime le perdite nel ferro e piccolissima la corrente magnetizzante. In definitiva, nel circuito equivalente semplificato saranno trascurabili (cioè di impedenza infinita) i parametri trasversali.

Se le correnti e la frequenza di alimentazione sono quelle nominali, I1n , I2n , fn, e la temperatura è quella convenzionale di riferimento, risulta evidente come, misurando la tensione applicata e la potenza assorbita nel funzionamento in cortocircuito, V1ccn, Pccn, sia possibile calcolare i parametri longitudinali del circuito equivalente semplificato:

Normalmente la tensione di cortocircuito e la potenza assorbita in cortocircuito si esprimono in percento:

Valori normali sono Vcc% = 3 ¸ 20 , Pcc% = 1 ¸ 15 passando dai trasformatori trifase di grande potenza ai monofase di piccolissima potenza.

Osservazione: nel funzionamento in cortocircuito di un trasformatore reale viene assorbita anche una piccola potenza poi dissipata nel ferro del nucleo. Tuttavia, essendo la tensione applicata molto più piccola della nominale (pochi percento), è lecito trascurare queste perdite.
