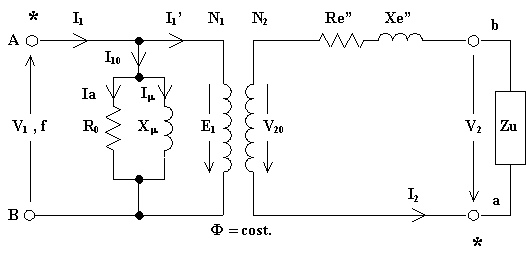

Il funzionamento a carico risulta descritto dalle equazioni già presentate. Con riferimento al circuito equivalente semplificato ridotto al secondario:

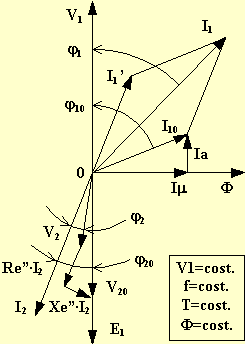

immaginando che l'impedenza di carico sia Ohmico-induttiva, con a > 0°, si ottiene il diagramma vettoriale sotto riportato (disegnato a partire dal flusso posizionato sul semiasse reale positivo):

In tale diagramma j₁ è lo sfasamento d'ingresso, j₁₀ è lo sfasamento d'ingresso a vuoto, j₂ è lo sfasamento d'uscita, j₂₀ è lo sfasamento interno. Ovviamente lo sfasamento d'uscita coincide con l'argomento dell'impedenza di carico, cioè j₂ = a . Lo sfasamento interno vale invece:

dove Xu e Ru sono la reattanza ed la resistenza dell'impedenza di carico. Si osserva come sia , questo perché ci stiamo riferendo al circuito equivalente semplificato. La corrente erogata vale:

La tensione d'uscita a carico differisce da quella a vuoto di una quantità pari alla caduta vettoriale di tensione sull'impedenza equivalente riportata al secondario:
