Trasformatore trifase

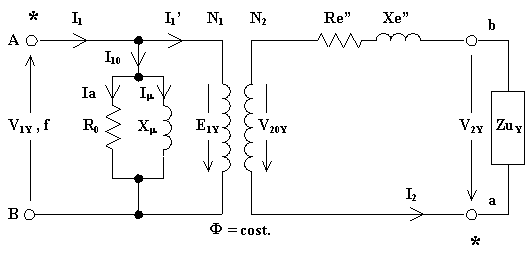

Al fine dei calcoli necessari per studiarne il comportamento (rendimento, c.d.t.i., ecc.), è possibile sostituire un trasformatore trifase, qualunque sia il tipo di collegamento degli avvolgimenti al primario ed al secondario, con un trasformatore equivalente Y/Y. Il circuito equivalente farà riferimento ad una sola fase in quanto il sistema è sicuramente simmetrico ed equilibrato (a carico, dovrà essere equilibrato l'utilizzatore alimentato dal trasformatore):

I parametri si determinano dai dati di targa, il procedimento è del tutto analogo a quello già visto per il trasformatore monofase. Si tiene presente che le tensioni e le f.e.m. sono quelle stellate, le correnti sono quelle di linea, le perdite sono un terzo delle totali:


La c.d.t. industriale e le perdite si calcolano con le espressioni:

La corrente teorica di massimo rendimento vale:
