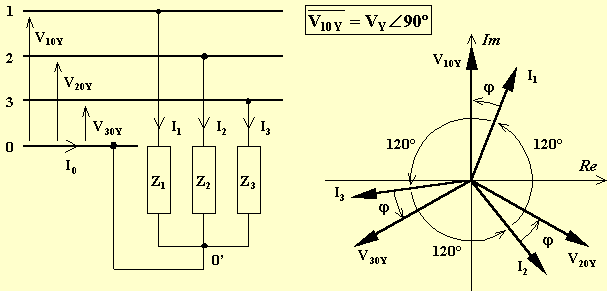

A causa del collegamento del centro stella 0' al filo neutro 0 si ha che ciascuna impedenza di fase:

è sottoposta alla corrispondente tensione stellata. La corrente in ciascuna impedenza di fase è la stessa di linea ed ha la stessa intensità per tutte e tre le fasi, più precisamente:

In ciascuna fase la corrente è sfasata rispetto alla tensione stellata di un angolo uguale all'argomento dell'impedenza (supposta Ohmico-induttiva in figura) e le tre correnti di linea costituiranno una terna simmetrica sfasata rispetto alla terna delle tensioni stellate dell'angolo j = a.

Ovviamente sarà:

così che, applicando il primo principio di Kirchhoff al centro della stella, risulterà per il neutro:

.

Per quanto riguarda le potenze, si può scrivere:

dove la potenza reattiva sarà negativa nel caso di carico Ohmico-capacitivo essendo negativa la reattanza capacitiva.

E' anche possibile calcolare le potenze nel seguente modo:

come già anticipato nel paragrafo precedente.
