Curve di regolazione

Si definiscono curve di regolazione:

E0 = f(I) o Ie = f(I) , n = nn , VY = VYn , cosj = cost.

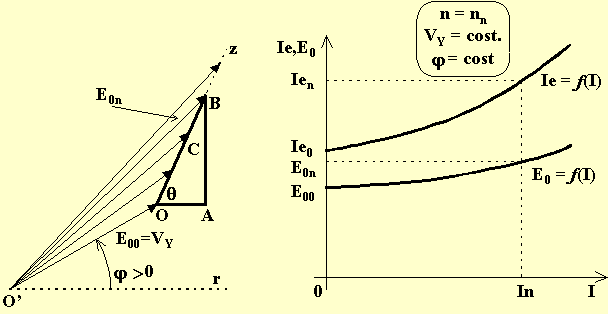

Si possono ricavare graficamente con una costruzione che si basa sul solito triangolo di cortocircuito OAB disegnato per la corrente nominale. Il triangolo viene disegnato in coda al vettore O'__O che rappresenta in scala 1 [mm] = v [V] la tensione stellata per la quale si desidera la caratteristica ed orientato convenientemente rispetto alla semiretta r secondo lo sfasamento d'uscita desiderato. Preso un generico punto C sulla semiretta z , il segmento O'__C rappresenta la f.e.m. a vuoto, il segmento O__C rappresenta nella scala 1 [mm] = ( v/ZS ) [A] la corrente erogata. Se si desidera la corrente di eccitazione, basta leggerla sulla caratteristica di magnetizzazione in corrispondenza della f.e.m. a vuoto. L'andamento delle caratteristiche esterne dipende dal valore dello sfasamento d'uscita, è crescente per j > -(90°-q). La caratteristica della Ie ha maggior pendenza di quella della E0 a causa della non linearità della caratteristica di magnetizzazione.

La f.e.m. a vuoto, oltre che graficamente, può essere calcolata con la relazione:
