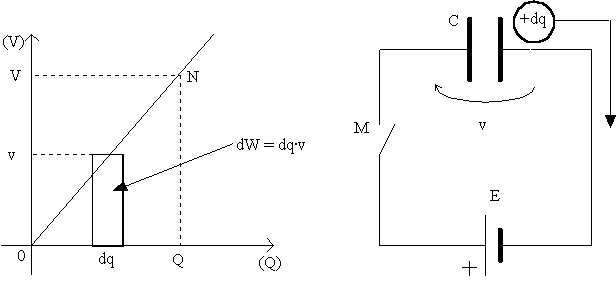

Considerando il condensatore inizialmente scarico, a partire dall'istante nel quale si chiude l'interruttore M si ha che il generatore inizia a spostare la carica elettrica, convenzionalmente quella positiva, dall'armatura di destra verso quella di sinistra ovvero si originerà una corrente elettrica. Così facendo il generatore compie un lavoro, e per una quantità di carica pari a dq si avrà un lavoro pari a dW = dq·v rappresentato dall'area tratteggiata. A carica del condensatore esaurita, la tensione ai suoi capi varrà V = E , la carica accumulata varrà Q = C·V ed il lavoro complessivamente compiuto dal generatore sarà pari all'area del triangolo (0 Q N) ovvero :

Per il principio di conservazione dell'energia, non essendovi alcuna dissipazione, tutto il lavoro compiuto dal generatore per caricare il condensatore verrà a ritrovarsi sotto forma di energia elettrostatica nel dielettrico compreso tra le armature del condensatore che, in effetti, sarà polarizzato.

Distaccando, una volta caricato, il condensatore dal generatore accade che l'energia elettrostatica rimane immagazzinata nel dielettrico. Infatti, se si collega il condensatore caricato ad una resistenza esterna si avrà una circolazione di corrente di verso contrario a quello di carica che produrrà una dissipazione per effetto Joule nella resistenza esterna e tale corrente persisterà, seppure con intensità decrescente, fino a quando il condensatore non sarà del tutto scaricato.

Supponendo il dielettrico omogeneo ( ovvero e = costante ) ed il campo elettrico uniforme, cosa accettabile nel caso del condensatore, possiamo facilmente esprimere l'energia elettrostatica specifica:

la cui unità di misura è [Joule / m³] e dove si è applicato il teorema di Gauss e la definizione di intensità di campo elettrico.
