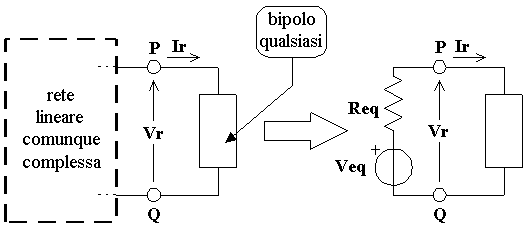

Risulta particolarmente adatto per determinare la corrente Ir che circola in un qualsiasi ramo (o la tensione Vr ai capi di esso) di una rete elettrica lineare comunque complessa. Considerata allora una rete elettrica lineare nella quale siano accessibili due morsetti P e Q qualsiasi, il teorema afferma che, per quanto riguarda il calcolo della corrente (o della tensione) relativa al ramo ad essi collegato, il resto della rete equivale ad un generatore reale di tensione avente f.e.m. Veq e resistenza interna Req :

Il generatore reale di tensione Veq , Req è chiamato generatore equivalente di Thevenin e la rete semplificata è chiamata rete equivalente di Thevenin.

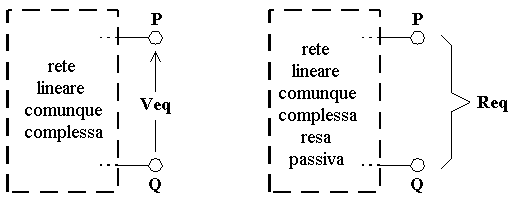

La f.e.m. Veq del generatore equivalente è il valore della tensione a vuoto (cioè dopo aver distaccato il ramo interessato) esistente tra i morsetti P e Q.

La resistenza Req è quella della rete di partenza, resa passiva e priva del ramo interessato, vista dai morsetti P e Q. Per rendere passiva la rete di partenza bisogna annullarne i generatori, ovvero aprire i generatori ideali di corrente e cortocircuitare quelli di tensione.

E' importante osservare che la polarità positiva del generatore equivalente di Thevenin deve essere rivolta verso lo stesso morsetto del ramo interessato rispetto al quale si è assunta positiva la d.d.p. Veq quando questa è stata calcolata.
