I generatori elettrici sono macchine che trasformano energia di altro tipo in energia elettrica. Per ora ci limitiamo a considerare generatori di tensione e corrente continua, ma esistono (ed anzi sono molto più diffusi in ambito elettrotecnico) anche i generatori di tensione e corrente alternata. Il motivo per il quale esistono due diversi modelli, generatore di tensione e generatore di corrente, per la stessa macchina è dovuto al fatto che nelle applicazioni si hanno sia dispositivi che tendono a mantenere costante la tensione d'uscita al variare della resistenza dell'utilizzatore alimentato, e per essi è più opportuno come modello il generatore di tensione, sia dispositivi che tendono a mantenere costante la corrente erogata al variare della resistenza dell'utilizzatore alimentato, e per essi è più opportuno come modello il generatore di corrente.

Per caratteristica esterna di un generatore si intende la funzione V = f (I) ovvero la tensione d'uscita in funzione della corrente erogata.

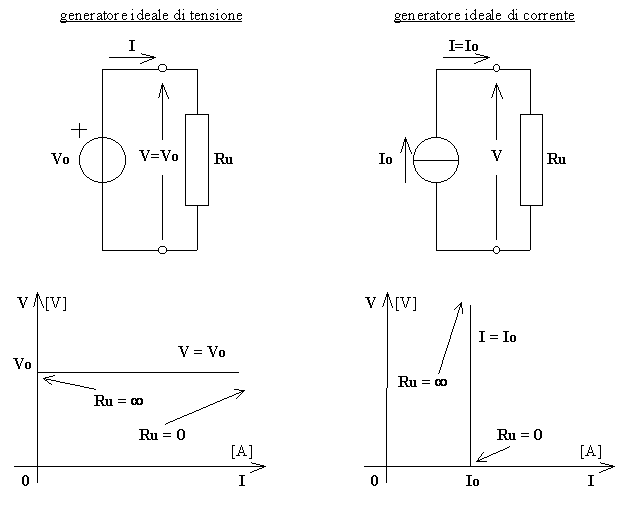

Vediamo nel caso di generatori ideali (cioè privi di dissipazioni interne di potenza) quale è l'andamento della caratteristica esterna, allo scopo supponiamo che i generatori alimentino un utilizzatore avente una resistenza Ru che dobbiamo immaginare variabile tra ¥ [W] (funzionamento a vuoto del generatore) e 0 [W] (funzionamento in cortocircuito del generatore):

Per il generatore ideale di tensione la caratteristica esterna sarà una retta orizzontale di equazione V = Vo in quanto la sua tensione d'uscita è rigorosamente uguale alla sua forza elettromotrice, qualsiasi sia la resistenza dell'utilizzatore alimentato e quindi qualsiasi sia la corrente erogata. Per il generatore ideale di corrente la caratteristica esterna sarà una retta verticale di equazione I = Io in quanto la corrente erogata è rigorosamente uguale alla sua corrente impressa, qualsiasi sia la resistenza dell'utilizzatore alimentato e quindi qualsiasi sia la tensione d'uscita.

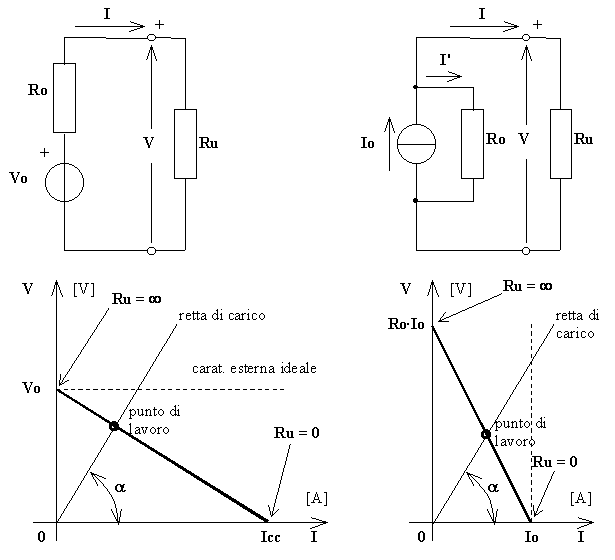

Passiamo ora ad esaminare il caso di generatori reali (cioè generatori per i quali si considerino i fenomeni dissipativi interni). Il circuito equivalente dei generatori dovrà ora prevedere una resistenza interna Ro grazie la quale si può tenere conto delle perdite interne di potenza. Tale resistenza verrà messa in serie nel caso del generatore di tensione (e vale zero se il generatore è ideale), mentre verrà messa in parallelo nel caso del generatore di corrente (e vale infinito se il generatore è ideale). Infatti la resistenza interna, oltre che delle perdite di potenza, dovrà pure tenere conto della diminuzione della tensione d'uscita all'aumentare della corrente erogata per il generatore reale di tensione e della diminuzione della corrente erogata all'aumentare della tensione d'uscita per il generatore reale di corrente.

Vediamo la discussione nel caso del generatore reale di tensione, il caso del generatore reale di corrente è del tutto analogo.

L'equazione della caratteristica esterna V = f (I) si determina applicando la legge di Ohm al tronco di circuito comprendente il generatore:

si tratta dell'equazione di una retta sul piano cartesiano (I,V) avente pendenza negativa, la pendenza è tanto più accentuata quanto più è grande la resistenza interna del generatore. L'intersezione con l'ordinata rappresenta il punto di funzionamento a vuoto essendo nulla la corrente erogata, quindi con resistenza dell'utilizzatore di valore infinito, e la tensione d'uscita è in tal caso pari alla f.e.m. del generatore. L'intersezione con l'ascissa rappresenta il punto di funzionamento in cortocircuito essendo nulla la tensione d'uscita, quindi con resistenza dell'utilizzatore di valore nullo, e la corrente erogata è in tal caso uguale a:

V = 0 Þ Icc = Vo / Ro

Per una generica condizione di funzionamento del generatore si avrà una tensione d'uscita che risulterà inferiore alla f.e.m. del generatore stesso di una quantità pari a Ro·I che rappresenta la caduta di tensione interna al generatore dovuta alla sua resistenza interna.

Viene chiamata retta di carico l'equazione corrispondente alla legge di Ohm applicata all'utilizzatore, ovvero:

Sul piano cartesiano (I,V) tale equazione rappresenta una retta passate per l'origine ed avente pendenza positiva. Se i due assi hanno il medesimo fattore di scala, risulta essere:

quindi la retta di carico coincide con l'ascissa se Ru = 0, coincide con l'ordinata se Ru = ¥. Il punto di intersezione tra la caratteristica esterna e la retta di carico individua il punto di lavoro del sistema formato dal generatore e dall'utilizzatore, ovvero la coppia di valori (I,V) che soddisfa il sistema elettrico complessivo.

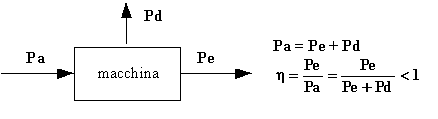

Data una qualsiasi macchina si definisce rendimento h il rapporto tra la potenza erogata Pe e la potenza assorbita Pa. Siccome ogni macchina reale è inevitabilmente sede di perdite di potenza Pd, risulterà la potenza erogata sempre inferiore alla potenza assorbita e quindi il rendimento sarà sempre inferiore all'unità:

Per un generatore elettrico si definisce rendimento elettrico h_E il rapporto tra la potenza elettrica erogata Pe e la potenza elettrica generata Pg:

Naturalmente il termine (Ro·I²) rappresenta le perdite di potenza per effetto Joule sulla resistenza interna del generatore. Abbiamo considerato un generatore reale di tensione, per quello di corrente valgono considerazioni analoghe.

Vediamo, sempre per il generatore reale di tensione, come varia la potenza erogata in funzione della resistenza dell'utilizzatore. Allo scopo è necessario studiare la funzione Pe = f(Ru):

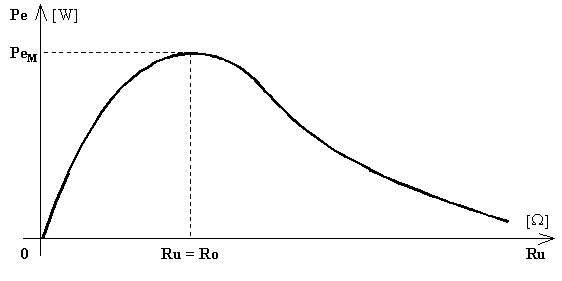

Si osserva che per Ru = 0 risulta essere Pe = 0, inoltre per Ru tendente ad infinito di nuovo Pe tende a zero, infine Pe assume valori sempre positivi. Quindi la funzione Pe = f(Ru) ha un andamento a campana e si potrebbe dimostrare che il massimo della campana si ha quando Ru è uguale a Ro:

Ponendo nell'equazione Pe = f(Ru) al posto di Ru la Ro si ottiene l'espressione della massima potenza erogabile dal generatore:

Per quanto riguarda il rendimento elettrico in coincidenza della condizione Ru = Ro di massima potenza erogata si ha:

Si può quindi enunciare il seguente teorema della massima potenza trasferita:

se una rete elettrica (o un generatore reale) alimenta un'altra rete (o un carico) si ha il massimo trasferimento di potenza quando la resistenza di uscita della rete alimentante (o la resistenza interna del generatore) è uguale alla resistenza d'ingresso della rete alimentata (o alla resistenza del carico), si suole dire allora che il carico è adattato in potenza. In queste condizioni il rendimento vale 0,5 e, quindi, il problema dell'adattamento è particolarmente sentito nei circuiti a basso livello di potenza (telefonia, telegrafia, ecc.) e non in quelli ad alto livello di potenza tipici delle applicazioni industriali dell'elettrotecnica.
