La rete di figura:

presenta una curiosità, infatti i valori di R1 , R2 , R3 non influiscono sul valore della corrente attraverso R4. Questo perché la tensione tra i nodi A e B è vincolata dai due generatori ideali di tensione al valore V_AB = +V01 - V02.

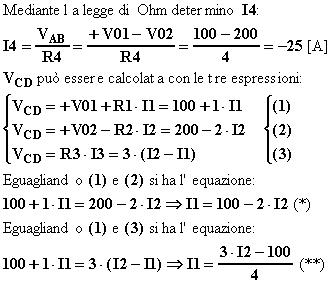

Per tale motivo, le correnti nei diversi rami si possono determinare applicando ripetutamente il primo principio di Kirchhoff e la legge di Ohm, senza ricorrere ad uno specifico metodo risoluzione:
