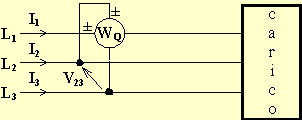

E' possibile misurare la potenza reattiva inserendo un solo wattmetro in quadratura secondo lo schema disegnato sopra. Perché un wattmetro possa dirsi inserito in quadratura, è necessario che la tensione concatenata applicata al suo equipaggio voltmetrico sia in ritardo di 90° rispetto alla tensione stellata che compete alla fase sulla quale è inserito l'equipaggio amperometrico. Nello schema di figura si è inserito il wattmetro sulla prima fase ed in effetti risulta essere in quadratura in ritardo rispetto . E' tuttavia possibile anche inserire il wattmetro sulla seconda o sulla terza fase, se viene inserito sulla seconda fase l'equipaggio voltmetrico deve essere collegato tra i fili 3 ed 1, se viene inserito sulla terza fase l'equipaggio voltmetrico deve essere collegato tra i fili 1 e 2 (si nota la regola per la quale l'equipaggio voltmetrico deve essere collegato tra i due fili rimasti liberi rispettando l'ordine ciclico delle fasi).

L'indicazione del wattmetro vale:

Risulta evidente che sarà:

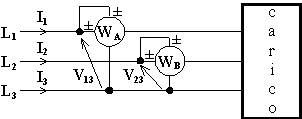

Molto più usato è il ricorso a due wattmetri inseriti secondo lo schema Aron:

Se si esegue la differenza tra le indicazioni dei due wattmetri si ottiene:

W_A-W_B = V·I·cosa -V·I·cosb = V·I·(cosa - cosb) = V·I·[cos(j - 30°) - cos(j + 30°)] =

= V·I·(cosj·cos30° + senj·sen30° - cosj·cos30° + senj·sen30°) = V·I·(2·senj·sen30°) =

=

Ricordando l'espressione della potenza reattiva per un sistema trifase simmetrico ed equilibrato si ha infine:
