Caratteristiche dei più comuni materiali ferromagnetici: tabelle

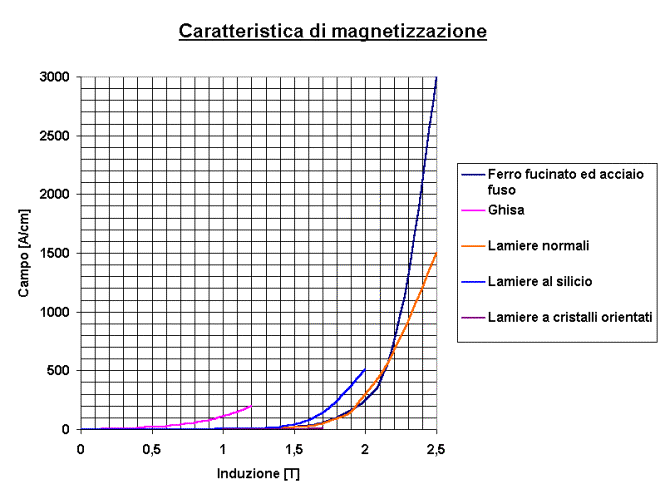

La tabella sottostante riporta la caratteristica di magnetizzazione dei più comuni materiali ferromagnetici. La tabella è seguita da un grafico che rappresenta gli stessi valori, sul grafico è immediato cogliere la grande diversità di comportamento per i diversi materiali.
|
Permeabilità magnetica del vuoto mo = 1,257·10-6 [H/m] |
||||||||||
|
Induzione [Wb/m2] |
Ferro fucinato ed acciaio fuso |
Ghisa |
Lamiere normali |
Lamiere al silicio |
Lamiere a cristalli orientati |
|||||
|
Campo [A/cm ] |
Perm. relativa |
Campo [A/cm ] |
Perm. relativa |
Campo [A/cm ] |
Perm. relativa |
Campo [A/cm ] |
Perm. relativa |
Campo [A/cm ] |
Perm. relativa |
|
|
0,1 |
0,7 |
1136 |
2 |
398 |
0,45 |
1768 |
0,8 |
994 |
|
|
|
0,2 |
0,9 |
1768 |
4,5 |
354 |
0,5 |
3182 |
1 |
1591 |
|
|
|
0,3 |
1 |
2387 |
8 |
298 |
0,6 |
3978 |
1,25 |
1909 |
|
|
|
0,4 |
1,2 |
2652 |
13 |
245 |
0,7 |
4546 |
1,45 |
2195 |
|
|
|
0,5 |
1,4 |
2841 |
20 |
199 |
0,9 |
4420 |
1,6 |
2486 |
|
|
|
0,6 |
1,7 |
2808 |
28 |
170 |
1,3 |
3672 |
1,8 |
2652 |
|
|
|
0,7 |
2,2 |
2531 |
40 |
139 |
1,7 |
3276 |
2 |
2784 |
|
|
|
0,8 |
2,7 |
2357 |
55 |
116 |
2,3 |
2767 |
2,5 |
2546 |
|
|
|
0,9 |
3,2 |
2237 |
80 |
89 |
3,3 |
2170 |
3,1 |
2310 |
|
|
|
1 |
4 |
1989 |
110 |
72 |
4,7 |
1693 |
4 |
1989 |
0,4 |
19887 |
|
1,1 |
5 |
1750 |
150 |
58 |
6,3 |
1389 |
5 |
1750 |
0,58 |
15088 |
|
1,2 |
6,2 |
1540 |
200 |
48 |
8 |
1193 |
7 |
1364 |
0,75 |
12729 |
|
1,3 |
8,5 |
1217 |
|
10,5 |
985 |
12 |
862 |
0,88 |
11752 |
|
|
1,4 |
12 |
928 |
|
13,5 |
825 |
23 |
484 |
1 |
11138 |
|
|
1,5 |
20 |
597 |
|
18 |
663 |
40 |
298 |
1,4 |
8524 |
|
|
1,6 |
35 |
364 |
|
31 |
411 |
75 |
168 |
4,5 |
2829 |
|
|
1,7 |
60 |
225 |
|
52 |
260 |
140 |
97 |
16 |
845 |
|
|
1,8 |
100 |
143 |
|
90 |
159 |
240 |
60 |
|
||
|
1,9 |
160 |
94 |
|
148 |
102 |
370 |
41 |
|
||
|
2 |
250 |
64 |
|
300 |
53 |
510 |
31 |
|
||
|
2,1 |
400 |
42 |
|
460 |
36 |
|
|
|||
|
2,2 |
750 |
23 |
|
670 |
26 |
|
|
|||
|
2,3 |
1300 |
14 |
|
920 |
20 |
|
|
|||
|
2,4 |
2100 |
9 |
|
1200 |
16 |
|
|
|||
|
2,5 |
3000 |
7 |
|
1500 |
13 |
|
|
|||
Vediamo ora i dati caratteristici di alcuni materiali ferromagnetici dolci (adatti alla costruzione dei nuclei, ovvero dei circuiti magnetici, delle apparecchiature elettriche).
|
Materiale |
Nome commerciale |
Permeabilità iniziale relativa |
Permeabilità massima relativa |
Induzione di saturazione [T] |
Campo di saturazione [A/m] |
Campo coercitivo [A/m] |
Punto Curie [°C] |
|
Ferro |
|
10000 |
200000 |
2,15 |
- |
4 |
770 |
|
Fe-Si (4% Si) laminato a caldo |
|
500 |
7000 |
1,97 |
120000 |
40 |
690 |
|
Fe-Ni (50% Ni) |
Isoperm 50 |
90 |
100 |
1,6 |
- |
480 |
500 |
|
Fe-Ni-Mo (79% Ni, 5% Mo) |
Supermalloy |
100000 |
1000000 |
0,79 |
800 |
0,2 |
400 |
Per ultimo esaminiamo i dati caratteristici di alcuni materiali ferromagnetici duri (adatti alla costruzione dei magneti permanenti).
|
Materiale |
Nome commerciale |
Campo coercitivo [A/m] |
Induzione residua [T] |
Campo di saturazione [A/m] |
|
Fe-C (1% C) |
Acciaio al carbonio |
4000 |
1 |
20000 |
|
Fe-Co (35% Co) |
Acciaio al cobalto |
20000 |
0,9 |
100000 |
|
Fe-Ni-Al-Co-Cu |
Alnico |
40000 |
0,8 |
200000 |
|
Ferrite (Fe-Co) |
Vectolite |
72000 |
0,16 |
360000 |
|
Fe-Ni-Al-Co-Cu |
Ticonal |
51000 |
1,27 |
255000 |
Osservazione: l’alnico ed il ticonal combinano gli stessi elementi chimici, ma in quantità percentuali diverse.
