Determinare la tensione V_AB nella rete dell'esercizio precedente impiegando i teoremi di Thevenin, di Norton ed il principio di Millman.

Metodo del teorema di Thevenin

Determino Req :

Determino Veq :

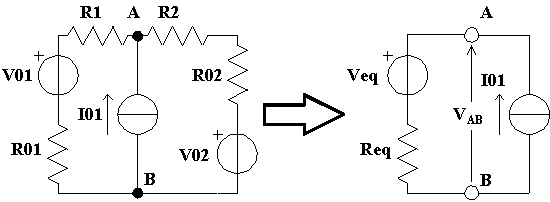

Risolvo il circuito equivalente di Thevenin :

V_AB = Veq + I01·Req =11 + 4·2 = 19 [V]

Metodo del teorema di Norton

Determino Req : Req = 2 [W]

Determino Ieq :

Risolvo il circuito equivalente di Norton : V_AB = Req·(Ieq + I01) = 2·(5,5 + 4) = 19 [V]

Metodo del principio di Millman

Osservazione : nella rete studiata, una eventuale resistenza collegata in serie al generatore ideale di corrente I01 non influisce sulla d.d.p. tra i nodi A e B perché la corrente nel ramo centrale è forzatamente pari alla corrente impressa I01.
