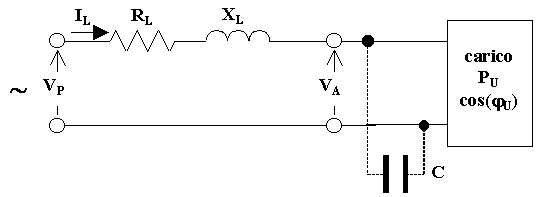

Sono quelle per le quali è valido il seguente circuito equivalente:

Si definisce caduta di tensione industriale della linea la differenza aritmetica tra la tensione all'arrivo a vuoto e la tensione all'arrivo a carico:

calcolabile con l'espressione semplificata:

Si definisce rendimento della linea:

dove P_A = P_U è la potenza all'arrivo della linea mentre P_P è la potenza alla partenza della linea.

Al fine di ridurre la c.d.t. industriale ed aumentare il rendimento della linea, se il carico ha un basso fattore di potenza si può procedere al rifasamento del carico stesso che consiste nel porgli in parallelo un condensatore di adeguata capacità. Indicando con j_A* lo sfasamento desiderato all'arrivo della linea (con ovviamente j_A* < j_U ), il valore della capacità rifasante sarà dato da:
